Монтажная схема декоративной панели с ручкой смыва Ottone Classic

Соедините трос (поз. 2) со смывным механизом (поз. 4) и рычагом сопряжения (поз. 3) как показано на рисунке. Далее примерьте дистанционный короб (поз. 5) к монтажной панели инсталляции (поз. 1) и убедитесь, что короб выступает от стены на 3-5 мм, при необходимости дистанционный короб можно укоротить, как показано на рисунке ниже.


Установите рамку крепления декоративной панели (поз. 6) на дистанционный короб (поз. 5)

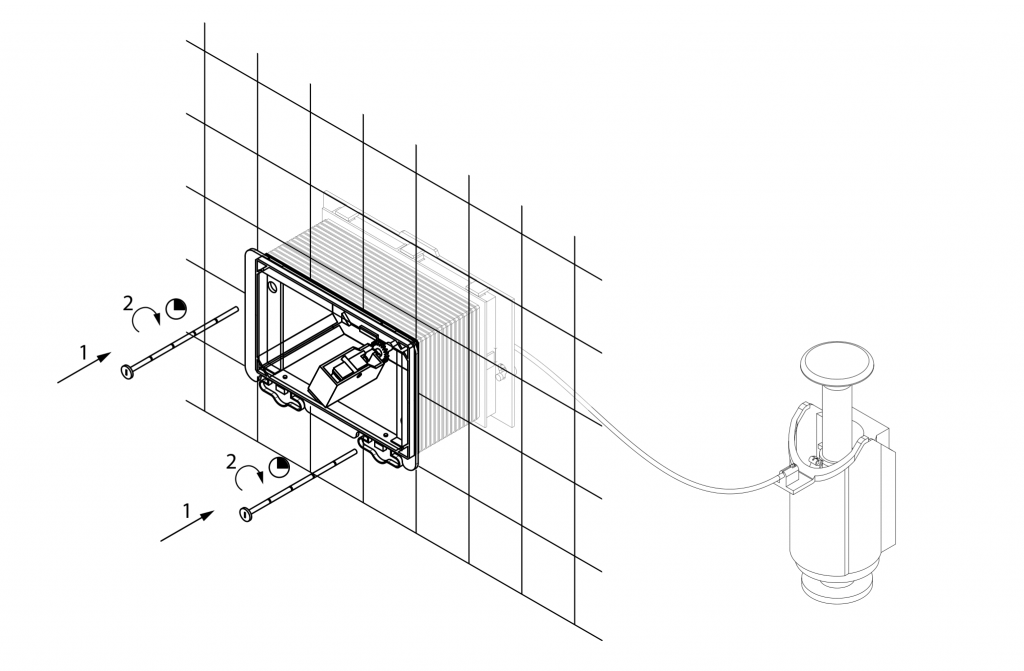

Закрепите рамку установив пластиковые шпильки (поз. 7) и зафиксируйте их, повернув на 1/4 оборота.
Соедините нажимной механизм (поз. 8) с рычагом сопряжения тросика (поз. 3)
ВНИМАНИЕ! Нажимной механизм используется для нескольких типов изделий и имеет разные конфигурации сборки. Убедитесь, что ваш механизм собран как на показано на рисунке.
Соедините декоративную панель (поз. 9) с нажимным механизмом (поз. 8)
и декоративной гайкой (поз. 10)

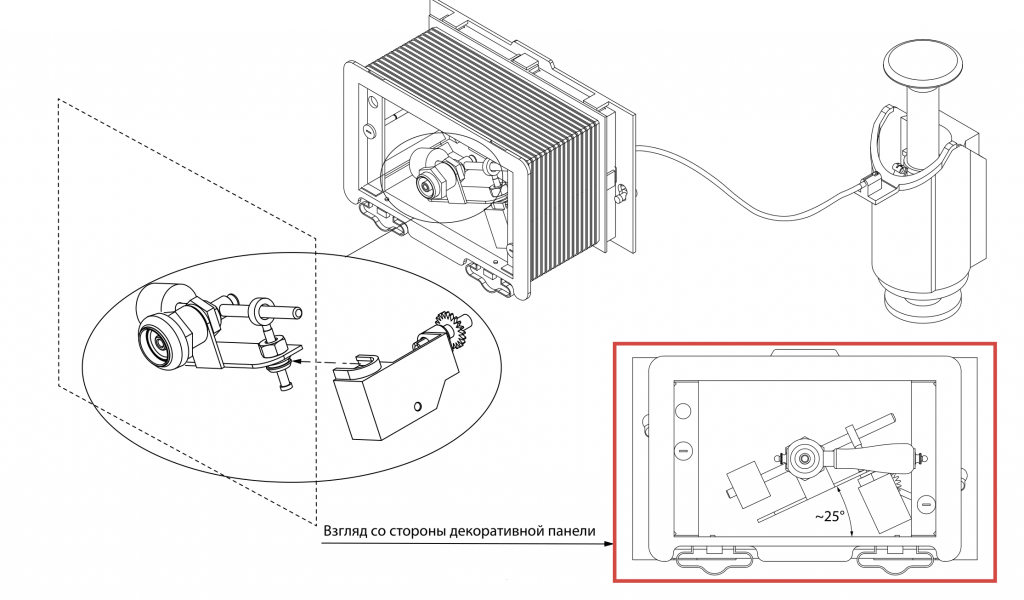

Убедитесь, что нажимной механизм находится приблизительно под углом 25 градусов.
Установите декоративную панель следуя инструкции
